Tinker Board

Tinker Board

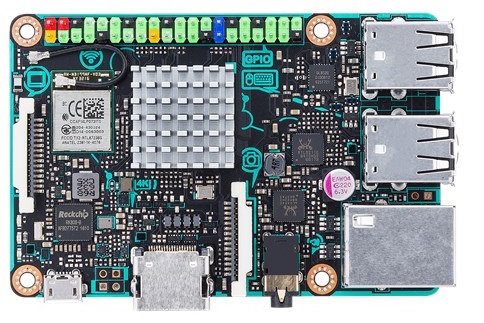

ASUSTeK Computer社製のTinker Boardは、カードサイズの基板に、ARMベース プロセッサRockchip RK3288とGPU Mali™-T764を搭載したクラス最高峰レベルのパフォーマンスを持つ高性能シングルボードコンピュータです。





  □ CPU:クアッドコア1.8GHz

  □ GPU:Mali™-T764

  □ Memory:2GBRAM

  □ その他主要機能

- Wifi

- Bluetooth

- GbE

- 4K Decode

 - HD Codec(Audio)



クラス最高峰レベルのCPU/GPUパフォーマンス



低価格のカードサイズのシングルコンピュータのカテゴリでは、クラス最高峰レベルの処理パフォーマンスがあります。



4K動画にも、HDオーディオにも対応



Tinker Boardには、4KのDecodeも、HD Codec(Audio)も搭載されています。

必要な動画処理や高音質のオーディオをTinker Board単体で楽しむことができます。



日本国内の技術適合も取得済みなので、無線機能も楽しめます。



多数のカードサイズのシングルボードコンピュータがリリースされる中、そのほとんどのボードは、無線機能がなかったり、あっても日本の技術適合が取得されていなかったりと、安心して使えるものが少ないのが現状です。

Tinker Boardは、世界No.1のマザーボードメーカーのASUSTek Computer社が開発したボードだけあり、日本の技術適合も取得済みです。日本のお客様も安心して無線機能が利用できます。







DebianベースのTinker OSとAndroidに対応



Tinker BoardのOperating Systemは、DebianベースのTinker OSとAndroidに対応しています。Tinker OSは、DebianベースのOSとなります。



アクセススピードが高速なI/O



Tinker Boardは、ギガビットイーサーに対応したLANポートを持っていますので、高速なアクセスが必要なアプリケーションに利用することができます。

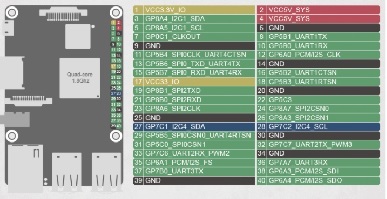

 GPIOは機能別カラーでピンアサインが分かりやすい



Tinker BoardのGPIOは、機能別にカラーで分類されているので、簡単にGPIOが利用できるようになっています。







豊富なI/Oと接続できるアクセサリ



Tinker Boardでも、他のシングルボードコンピュータ用に開発されたセンサーやアクセサリで転用できるものが多数もあります。例えば、WaveShare社のカメラやタッチスクリーンを利用することができます。



<Physical Computing Labの対応製品>

 □ Tinker Board Case – 3ple Decker

 □ Tinker Board スターターパック

 □ Tinker Board 用電源セット(5V 3.0A)

<対応を確認したPiアクセサリーの例>

  □ カメラモジュール(Standard,Adjustable Focus)(WaveShare社製)

  □ 7inchタッチディスプレイ(WaveShare社製)





スペックの詳細

  • CPU:      ARM Cortex-A17 クアッドコア 1.8GHz Rockchip® RK3288 SoC
  • GPU:      Mali-T764 GPU
  • Video:    HD/UHD video プレーバックサポート(H.264/H.265 decodeを含む)
  • Audio:    HD Audio 192kHz/24-bit オーディオサポート
  • Memory: 2GB (dual-channel LPDDR3)
  • Storage: Micro SD (SD 3.0サポート)
  • Wireless
    • Bluetooth 4.0 + EDR
    • Wi-Fi         802.11b/g/n WiFi
  • LAN:      1Gb Ethernet
  • Ports:
    • USB2.0 ports x4
    • HDMI 1.4 out port x1
    • 3.5mm audio jack x1(input/output)
  • I/O Ports:
    • 40-pin GPIO interface header x1
    • 15-pin MIPI DSI  x1
    • 15-pin MIPI CSI  x1
    • 2-pin contact point for PWM and S/PDIF signals  x1
  • 電源仕様: micro USB接続タイプ 5V 2A DC (2.5〜3.0AクラスAC電源推奨)
  • OS:       ASUS TinkerOS (Debian-based Linux) と Android 6.0に対応
  • サイズ: 85.60mm x 56mm x 21mm
  • 重量: 45g (ヒートシンクを含まず)





TinkerOSには、IDLE/Pythonが含まれており直ぐにプログラム開発に取り組めます。また、メディアプレイヤーとして KODIやVolumioがTinker Boardをサポートしているので、簡単にMedia Centerが構築できます。



ASUS Tinker Board公式サイト

https://www.asus.com/jp/Single-Board-Computer/Tinker-Board/
